Внимание, это архивная модель! Актуальные модели доступны по ссылке

Каталог спецтехники

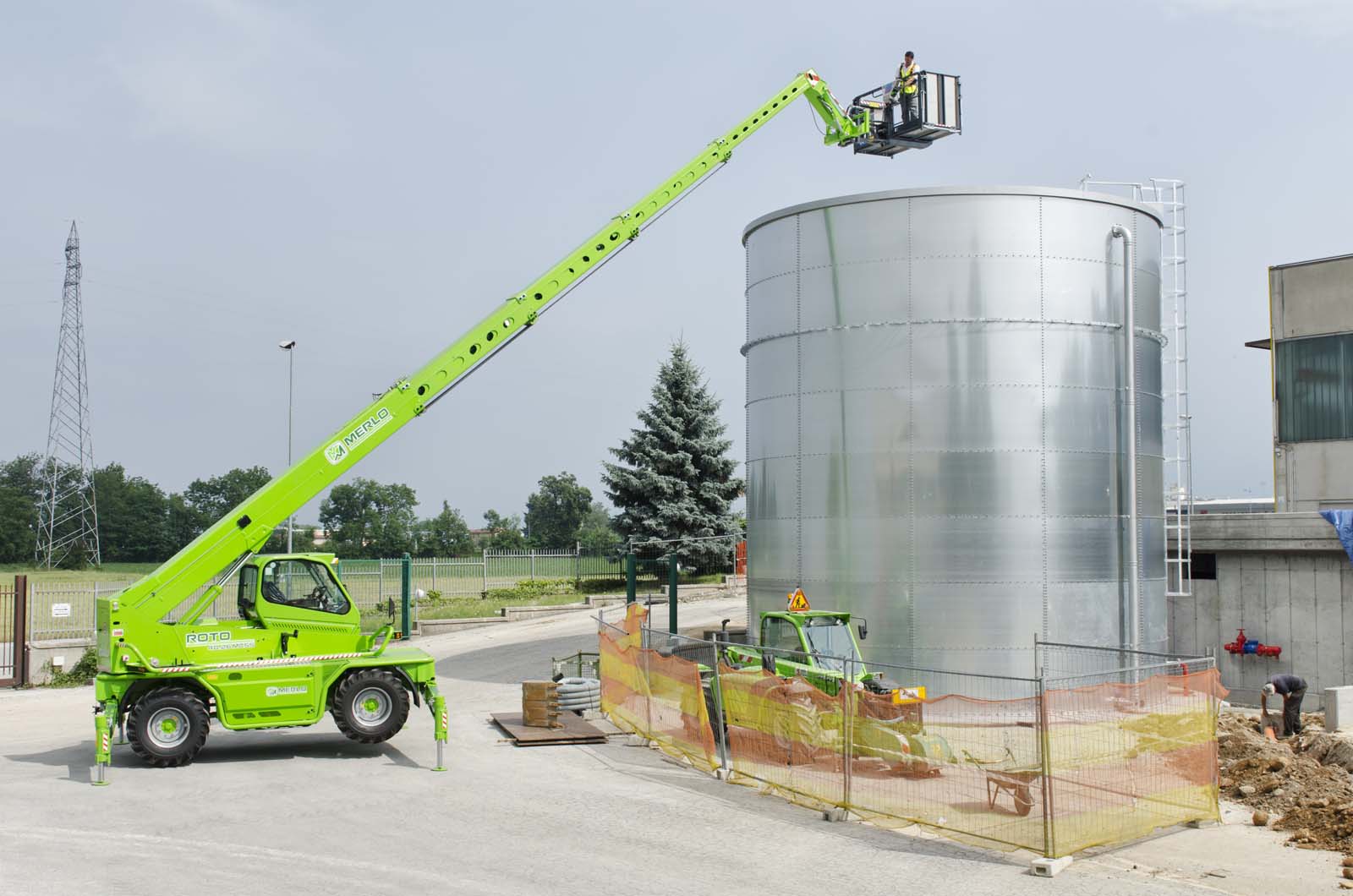

Телескопические погрузчики Merlo Roto - это идеальные машины с поворотной башней для работ, где требуется высокий уровень производительности наряду с простотой использования, компактностью, точностью и универсальностью. Merlo Roto – многоцелевые, они объединили преимущества телескопических подъемников, платформ для подъема людей и самоходных кранов.


Характеристики


Технические характеристики телескопического погрузчика:
Макс. грузоподъемность погрузчика кг 4000
Макс. высота подъема стрелы м 29,5
Макс. горизонтальный вылет стрелы м 25,5
Грузоподъемность погрузчика на макс. высоте подъема стрелы кг 1500
Грузоподъемность погрузчика при макс. горизонтальном вылете стрелы кг 400
Дизельный двигатель с турбонаддувом, 6-ти цилиндровый, мощностью кВт/л.с. 129/176 при 2400 об/мин
Трансмиссия
Гидростатическая
Макс. транспортная скорость км/ч 40
Вес погрузчика с вилами кг 19200
Вращение башни град 360
Шины
445/65 R22.5

Подробное описание

НОВАЯ КОНЦЕПЦИЯ ПРОИЗВОДИТЕЛЬНОСТИ И БЕЗОПАСНОСТИ РАБОТЫ

Когда традиционные системы подъема грузов достигают предела своих возможностей, наступает момент перехода к машине нового типа - телескопическому подъемнику Roto с поворотной башней. Безопасность, эффективность и маневренность - ключевые свойства революционной концепции - результат поиска и многолетнего опыта работы Merlo c 1990 года.

Разработанные в рамках новой концепции строительных машин подъемники Roto могут успешно выполнять самые сложные операции по подъему и перемещению грузов, в том числе благодаря своей отличной проходимости - не хуже, чем у современных вездеходов. Представьте себе линейку машин, сочетающих преимущества телескопического погрузчика с возможностью безопасного подъема людей на высоту и небольшого крана. Кроме того, они прекрасно себя чувствуют на дорогах общего пользования и показывают великолепные эксплуатационные характеристики на стройплощадке. Максимальная грузоподъемность -6 тонн, высота подъема - 31 м (для моделей MCTJ). Скажем просто: «Это Roto»!

Три узнаваемых семейства машин обеспечивают универсальность при выполнении работ, для которых в другом случае потребовались бы специализированные или значительно более крупногабаритные машины.



ИНТЕГРИРОВАННАЯ СИСТЕМА ПЕРЕМЕЩЕНИЯ И ПОДЪЕМА ГРУЗОВ

Сердце Roto – прочное самодвижущееся шасси, оборудованное стабилизаторами, гарантирующими превосходную устойчивость при подъеме груза, с поворотной башней, кабиной оператора и телескопической стрелой.

Погрузчик Roto - чрезвычайно мобильные машины. Прочная рама, специально разработанные конструкторами Merlo управляемые мосты, увеличенный дорожный просвет, широкие углы въезда и выезда и скорость езды по дороге до 40 км/ч обеспечивают непревзойденную динамику движения. За счет этого для Roto бездорожье, броды, снег или грязь не являются препятствием для безопасной работы, а сильный поперечный уклон не является проблемой благодаря оптимальному распределению веса и низкорасположенному центру тяжести.

Только эксплуатируя по максимуму подъемники Roto, пользователь сможет день за днем открывать для себя все грани надежности, комфорта, качества, окупаемости и, особенно, безопасности этих машин,


ПРОЦЕСС РАБОТЫ ЕЩЕ НИКОГДА НЕ ДОСТАВЛЯЛ ТАКОГО УДОВОЛЬСТВИЯ

Конструктивное решение кабины направлено, прежде всего, на обеспечение комфорта и безопасности оператора. Кабина современного дизайна является самой широкой среди подъемников такого класса. Ее каркас выполнен из стали и соответствует международному стандарту ISO 3449 FOPS, устанавливающему нормы защиты от падения грузов.

Кабина установлена на специальных упругих сайлент-блоках, снижающих вибрацию и увеличивающих производительность работы оператора. По тем же причинам механические и гидравлические элементы управления и контроля расположены непосредственно на шасси, а все основные функции имеют электрическое управление.

Благодаря открывающимся стеклам: увеличенному лобовому и широкому заднему, обеспечивается великолепная обзорность при работе. Широкое ударопрочное стекло крыши, а на топовых моделях и наклоняемая назад кабина гарантируют максимум обзорности при высотных работах!




ТЕХНОЛОГИЯ БУДУЩЕГО

Благодаря системе Merlin - Merlo Local Interactive Network - установленной на подъемниках в исполнении MCSS, на свет появился новый способ электронного управления всеми рабочими параметрами машины. Технологическим сердцем системы является компьютер, который в режиме реального времени получает и обрабатывает данные со входов и выходов различных функциональных блоков телескопического подъемника. Основные рабочие параметры и все необходимые оператору данные непрерывно выводятся на дисплей, при этом визуализация отличается простотой и понятностью.

Система Merlin участвует также в управлении всеми функциями безопасности, выступая в роли эффективного средства современной и удаленной диагностики. В выполненной по заказу конфигурации она служит также противоугонным устройством с иммобилайзером, обеспечивая дополнительную безопасность.


УНИВЕРСАЛЬНОСТЬ ТЕПЕРЬ НЕ ЗНАЕТ ОГРАНИЧЕНИЙ

Поворотная башня, являющаяся отличительным признаком подъемников Roto, имеет большой угол вращения, величина которого зависит от модели.

На поворотных погрузчиках Roto серии MCSS вращение башни является непрерывным; на подъемниках Roto серии 600 угол вращения доходит до 600, а на моделях серии 400 - до 415 градусов. Непрерывное вращение MCSS, улучшающие характеристики машины и ускоряющее ее движения благодаря устранению необходимости возврата башни в исходное состояние, реализовано за счет революционной поворотной муфты Merlo. Передача всех сигналов и команд, необходимых для обеспечения работы машины, происходит по единому электронному каналу, нечувствительному к угловому положению передатчика и приемника, что позволяет отказаться от массы электрических соединений и ограничений, налагаемых использованием традиционных систем со скользящими контактами; при этом обеспечиваются абсолютные надежность и герметичность при минимально возможных габаритах. Два микропроцессора, один на башне, а второй - на раме, преобразуют электрические сигналы в кодовые импульсы и наоборот.



ТЕПЕРЬ ВСЕ СТАЛО БЛИЖЕ

Телескопическая стела представляет собой узел, характеризующий каждый тип подъемника, поэтому она должна быть очень прочной и устойчивой - для удовлетворения требований, предъявляемых к грузоподъемности и нагрузке - и одновременно очень жесткой, в том числе в максимально выдвинутом состоянии, чтобы избежать явлений прогиба, известных под названием «эффект удочки». Инженеры компании Merlo смогли разработать такую телескопическую стрелу, которая стала для рынка источником для сравнения и подражания. Образующие ее секции состоят из двух U-образных конструкций из высокопрочного стального листа, продольно сваренных вблизи средней оси. Управление выдвижением и втягиванием различных секций осуществляется гидравлической системой, расположенной внутри самой стрелы; такое расположение защищает ее от ударов и повреждений, всегда возможных на стройплощадке. Скольжение осуществляется по специальным регулируемым антифрикционным башмакам, изготовленным из технополимеров нового поколения, которые также являются эксклюзивным продуктом производства компании Merlo.


УСТОЙЧИВОСТЬ, ЗАЛОЖЕННАЯ В КОНСТРУКЦИЮ

Четыре выдвижные опоры с гидравлическим приводом обеспечивают необходимую устойчивость подъемников Roto на любом грунте. Оператор может сконфигурировать схему опоры на грунт в соответствии с его типом и уклоном таким образом, чтобы машина неизменно работала в условиях полной безопасности. В частности, подъемники серии MCSS могут устанавливаться вплотную к бордюрам, стенам или на очень узких дорогах, в том числе с частично выдвинутыми выдвижными опорами. На этих моделях, вне зависимости от конфигурации выносных опор на земле, всегда гарантируется полная безопасность работы в пределах опорного контура, образованного этими стабилизаторами.

На всех подъемниках Roto операция выравнивания облегчается одновременным управлением парой опор, расположенных с каждой стороны машины, что позволяет по отдельности изменять поперечный и продольный наклоны. На некоторых моделях возврат всех четырех выдвижных опор в исходное положение может осуществляться автоматически и одновременно при подаче соответствующей команды одиночным нажатием на кнопку. Во втянутом состоянии выносные опоры всегда остаются внутри габаритов машины.


С помощью системы MCSS возможно обеспечение полной работоспособности машины при нестандартной геометрии опорного контура: при любой форме рабочего контура система динамически создает виртуальную рабочую зону, в которой обеспечивается полное использование максимальной диаграммы нагрузок, достижимой для данной конфигурации, вне зависимости от типа применяемого навесного орудия, включая платформу для подъема людей. При максимально выдвинутых опорах (Рис. A), рабочая зона остается полностью доступной в течение всего времени вращения башни. Рабочая зона автоматически ограничивается бортовым компьютером, когда геометрия опорного контура, ввиду условий, налагаемых выполняемой операцией, реализуется, например, с одной опорой, выдвинутой лишь частично (Рис. B). Еще одно ограничение возникает, когда один из стабилизаторов не касается грунта, например, из-за проседания опорной поверхности (Рис. C). В этом случае рабочая зона также определяется автоматически.


ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ НА СТРОЙПЛОЩАДКЕ

Все серии подъемников Roto оснащены четырех- и шестицилиндровыми двигателями с турбонаддувом стандарта евро 3, обеспечивающими полноту использования доступного крутящего момента во всем диапазоне функционирования. Соответствуют всем требованиям к мощности, необходимой для машин, работающих в самых различных условиях.

На всех моделях двигатель расположен с правой стороны рамы для обеспечения легкого доступа и безопасного выполнения техобслуживания. Таким образом, оператор может выполнять работы, стоя на земле; при этом обеспечивается отличный доступ к механическим и гидравлическим компонентам. Компания Merlo первой запатентовала подобную компоновку машины, которая на сегодняшний момент стала промышленным стандартом.Гидростатическая трансмиссия с аксиально-поршневыми насосом и гидромотором; обеспечивает высокие эксплуатационные характеристики и возможность регулирования на полной мощности. Максимальная скорость на некоторых моделях достигает 40 км/ч


ИСКЛЮЧИТЕЛЬНАЯ ПРОЧНОСТЬ И НАДЕЖНОСТЬ

Спроектированные и произведенные компанией Merlo портальные мосты обеспечивают комфорт вождения и устойчивость машины на любом грунте. Шасси, разработанные инженерами Merlo, снижают и шум и вибрацию при торможении и ускорении, улучшая комфорт вождения и работы с грузом. Постоянный полный привод позволяет машине быть легкой в управлении даже в самых опасных ситуациях. Задний мост является свободно подвешенным, что позволяет шинам следовать неровностям грунта даже на пересеченной местности; при этом в любой момент обеспечиваются надежные сцепление и тяга. При необходимости устанавливается блокировка заднего дифференциала (опция).


ИДЕАЛЬНОЕ СОЧЕТАНИЕ КОМФОРТА И БЕЗОПАСНОСТИ

Инновационные выравниваемые гидропневматические подвески гарантируют оптимальный комфорт даже при управлении в условиях бездорожья. Эксклюзивное технологическое решение Merlo обеспечивает эффективную амортизацию независимо от нагрузки, характеристик грунта и скорости движения, без дополнительных настроек. Прекрасное сочетание гидравлики и электроники образует активную систему, позволяющую максимально использовать возможности телескопического подъемника с обеспечением несравненного уровня комфорта и безопасности для оператора.


ВАШ ЭЛЕКТРОННЫЙ ПАРТНЕР, ПОЗВОЛЯЮЩИЙ ДЕРЖАТЬ ВСЕ ПОД КОНТРОЛЕМ

MerloMobility – простая, экономичная и Полностью адаптированная к пользователю система, осуществляющая компьютерное регулирование, управление и контроль местоположения парка частных и корпоративных машин. Она позволяет через GPS в режиме реального времени контролировать местоположение нескольких единиц техники и их наиболее существенные параметры, принимать аварийные сигналы и реагировать на них, а также посылать команды для управления событиями. MerloMobility использует в качестве средства передачи информации беспроводную сеть Gsm/Gprs/Umts и Интернет. Вход в систему и пользование ею осуществляется через Интернет: следовательно, отсутствует необходимость установки сложного программного обеспечения, т.к. с помощью обычного браузера всеми ее функциями можно управлять с обычного ПК или карманного компьютера. Таким образом, можно узнать, где находятся контролируемые машины, кто их использует и в каких условиях они работают. Кроме того, в случае угона техники или взлома системы MerloMobility действует в качестве противоугонного устройства. Группа Merlo в очередной раз утверждает себя в качестве лидера в области инноваций и новых технологических разработок.



ВЫСОКИЕ ОЖИДАНИЯ

Успех применения телескопических подъемников Roto присамых разнообразных операциях на стройплощадке обеспечивается благодаря многочисленным системам подъема людей и навесных орудий разработки компании Merlo, обладающим мощным потенциалом использования и дающим выигрышные решения в любых условиях работы. Они полностью соответствуют Европейскому стандарту EN280 для мобильных подъемных платформ, еще раз доказывая превосходство технологии Merlo. Система Space – прекрасное тому доказательство - представляет собой технологичную подъемную платформу, оснащенную телескопической стрелой, с автономными функциями подъема и поворота. Также существуют и другие системы, оборудованные строительными люльками. Отличные эксплуатационные характеристики и безопасность работы - это всего лишь два из многих конкурентных преимуществ технологии, позволяющей отказаться от использования традиционных лесов и подмостков с существенной экономией времени и рабочей силы. Они являются свидетельством стремления компании предоставлять в распоряжение пользователей самые современные технологии, являющиеся результатом непрерывного процесса разработок и инноваций, гарантией успеха которых является более чем сорокалетний опыт работы


МНОЖЕСТВО МАШИН В ОДНОЙ

Навесные орудия Merlo представляют собой выигрышное решение, расширяющее универсальность телескопических подъемников Roto. Для всех моделей предлагается свыше пятидесяти орудий, которые увеличивают их гибкость и потенциал, оптимизируя использование во всех областях применения. Отличные эксплуатационные характеристики навесных орудий Merlo являются результатом интеграции инженерной мысли, проектных решений и эксклюзивного производственного процесса. Поэтому использование подъемников Roto позволяет добиться эффективности, производительности и существенного снижения затрат. Всего лишь нескольких секунд достаточно для крепления нужного орудия к передней раме. Это быстрый и эффективный ответ на все новые требования к подъему, транспортировке, погрузке, выгрузке и перемещению грузов. Многофункциональные системы Merlo, мгновенно приводимые в рабочее состояние и используемые в самых разнообразных областях, позволяют рассчитывать на максимум универсальности, качества, производительности и, прежде всего, безопасности.

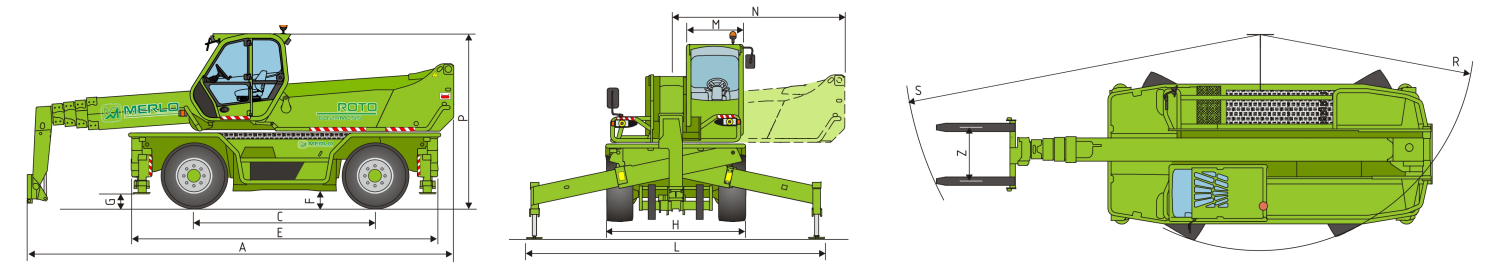

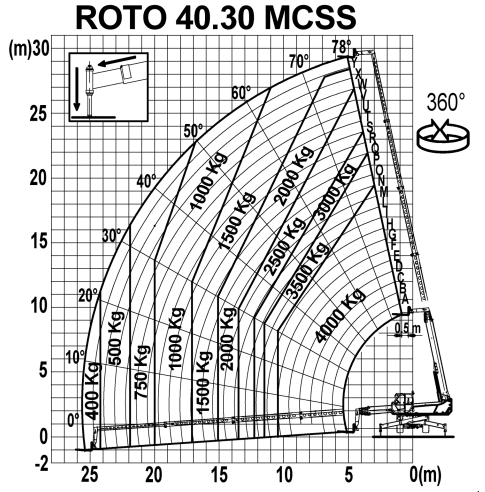

Характеристики приведены для оснащенной вилами машины, работающей с использованием стабилизаторов.
(1) Только для версии S. Базовая модель легче на 350 кг;
(2) Tower jib версия с максимальной грузоподъемностью 800 кг и максимальной высотой подъема 31,7 м;
(3) +2080/+3000 в зависимости от продольной оси машины;
(4) Только для версии S. Базовая модель имеет максимальную скорость 7 км/ч;
(5) Только для версии S. Базовая модель имеет максимальную скорость 25 км/ч;
(6) стабилизация и выравнивание может выполняться автоматически;
(7) Только для версии S. Базовая модель имеет гидропневматическую подвеску;
(8) Только для версии каретки ZM2.
(9) Версия каретки ZM3.
P Серийная комплектация. p Опция. Описанные в данном документе телескопические подъемники Roto могут иметь дополнительное или специальное оборудование, не являющееся стандартным и поставляемым под заказ. Не все модели или версии доступны во всех странах из-за ограничений в законодательстве. Для получения дополнительной информации по моделям и оборудованию, пожалуйста, обращайтесь к Вашему дилеру Merlo. Информация и технические характеристики могут быть изменены. Merlo оставляет за собой право модифицировать или обновлять данные документа согласно технической документации.
